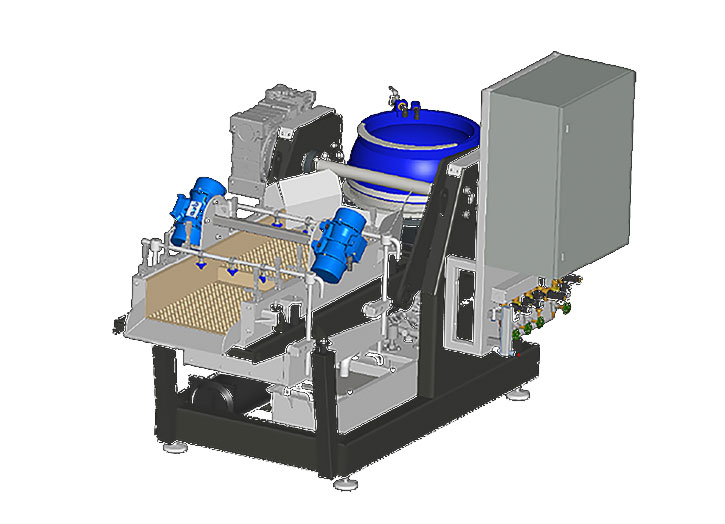

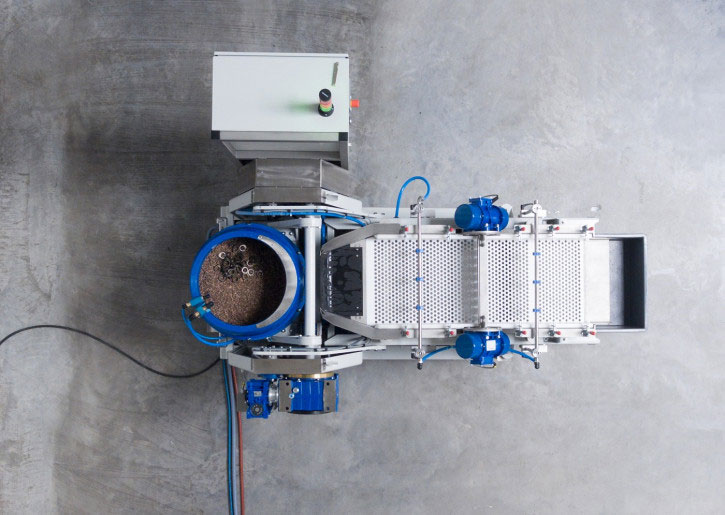

Polavtomatski centrifugalni stroj TE 60 N R je primeren za zelo agresivno raziglevanje, brušenje in poliranje zelo maljnih in zahtevnih izdelkov. Integriran ima separator, ki služi tudi za polnjenje stroja z medijem. Ta nadgradnja omogoča bolj udobno uporabo priobdelavi večjih večjih kosov in serij.
Zaradi večje moči obdelave so za ta stroj primerni obdelovanci, ki imajo večjo togost in ni zahteve po zelo visoki kvalitete površine. Hitrosti pri tem postopku, odbdelovancev in medija, so zelo visoke in prihaja do medsebojnih srečanj med obdelovanci. Pri tem se pojavljajo udarci na robovih in površinah, odvisno od vrste materiala in oblike obdelovancev. Če so zahteve po perfektni površini (brez udarcev), je potrebno obdelovati manj obdelovancev hkrati in pri nižjih vrtljajih. Druga izbira pa je menjava postopka za vibracijskega.
Mokra obdelava.
1 obdelovalna posoda (volumen 60 L).
– Delovna posoda je iz zelo obstojnega poliuretana, premera 525 mm.
– Delovna posoda je konkavne oblike, ki prenaša visoke obremenitve brušenja.
– Centrifugalni disk ima ukrivljen nosilni zatič za bolj učinkovit pretok.
– Sistem za natančno nastavitev reže pri obdelavi tankih obdelovancev in majhnih medijev, z razmakom od 0,1 do 0,3 mm.
– Premišljeno izbran in trden ležaj za malo vzdrževanja.
– Nežno praznenje delovne posode s postopnim nagibanjem.
– Velik kot zasuka nudi optimalno praznenje delovne posode.
– Izpiranje delovne posode med vrtenjem v položaju za praznenje.
– Priključek za dovod zunanje procesne tekočine in nastavljanje preko tlačnega ventila z manometrom.
– 2 elektromagnegna ventila za procesno tekočino in izpiranje posode pri praznenju.
– Merilna enota pretoka procesne tekočin od 0 do 100 L/h.
– Trdno ohišje zvarjeno iz jekla.
– Moč motorja je 3 kVA z zaščito
– Moč motorja za praznenje je 0,55 kVA.
Vračanje medija z indegriranim separatorjem:
– 1 zbiralna posoda za abrazivni medija je iz nerjavnega jekla.
– 1 pnevmatska loputa za vračilo medija v delovno posodo.
– 2 hidravlična cilindra za dvigovanje separatorj in vgrajenim regulatorjem tlaka.
– 1 motor za hidravlično črpalko 1,1 kVA.
Enota za separiranje z nameščenima dvema vibracijskima motorjema na ohišju:
– 2 veliki mreži z visokimi stranicami, ki preprečujejo padanje obdelovancev iz korita, in so preprosto in hitro zamenljivi.
– 1 mreža iz nerjavnega jekla za izločanje premajhnih delcev medija v zbiralni zaboj.
– 1 zapora sita za hitrejše menjavanje medija.
– 2 vibracijska motorja, vsak moči o,2 kVA, z nastavljvo oscilacijsko maso.
Vgrajena dozirna postaja za procesno tekočino:
– Nosilno ploščo iz nerjavnega jekla.
– Elektronski senzor nivoja (M12, 24VDC)
– 1 pnevmatska membranska črpalka.
– Priklop cevi za dovajanje procesne tekočine v sistem za prečiščevanje vode (kot je centrifugalna čistilna naprava).
– Regulator tlaka, manometer, elektromagnetni ventil in dozirni ventil za krmiljenje pnevmatske membranske črpalke.
Barva:
– Barva delovne posode: modra
– Barva ohišja: svetlo siva
Dimenzije:
– Širina: prib. 2300 mm
– Globina: prib. 1650 mm
– Višina: prib. 1400 mm (1950 mm v poziciji polnenja stroja)
– Teža: prib. 1200 kg
Električna oprema:
– PLC SIEMENS S7 za programiranje in nadzor procesa in separacije.
– 1 SIMATIC S7-1500 krmilnik s spominsko kartico.
– Panel Siemens KTP400 na dotik.
– Izdelava, spreminjanje in upravljanje najmanj 30 programov (receptov).
– Določitev časov procesa, izbiranja in ločevanja.
– Določitev hitrosti rotacije diska in doziranja.
– Krmiljenje hitrosti diska, od 80 do 260 vrt/min, brezstopenjsko, preko frekvenčnega pretvornika.
– Prikaz zaporedja postopkov z nastavitvami in preostalim časom.
– Prikaz delovnih ur.
– Potrditveno stikalo za vse nagibe in začetek procesa.
– 2 načina delovanja: samodejni in ročni.
– Nadzor delovne posode med procesom, praznenjem in izpiranjem, nastavitev časa in intenzitete ločevanja enote za separiranje, enote za vračanje medija, elektromagnetnega ventila za procesno tekočino in izpiranje, črpalko z nadzorom nivoja umazane vode.
– Nagibanje delovne posode in separatorja za polnjenje medija se izvaja z dvoročnim delovanjem.
– Stikalo za resetiranje.
– Nadzor glavnih povezav.
– Tipka za izklop v sili.
– Povezave so opremljene s konektorji.
Električni priključek: 400 V / 50 Hz, 6 kVA, 16 A
Delovna temperatura: 5 – 35 °C
Standard: CE
